LED-Decken-Lampe reparieren

---

📅 16.10.2022 ✍ Thomas Mitra

---

LED-Deckenlampe reparieren

Lösung auf einen Blick

Bei einer LED-Lampe war der Treiber (Netzteil) defekt und es gab diesen nicht zu einem angemessen Preis als Ersatzteil. Hier wird beschrieben, wie man prüfen kann, was defekt ist und wie man eine Alternative findet und einbaut.

Lösungsgrad

100 %
Nachtrag, 16.10.2023: die Lampe läuft jetzt seit über einem Jahr fehlerfrei.

Die ganze Geschichte

Eine LED-Deckenlampe war nach wenigen Jahre defekt. Um Ressourcen zu schonen, habe ich versucht nur die defekten Teile auszutauschen. (Bilder kommen noch).

Achtung: Strom richtig ausschalten und nur an abgeklemmer Lampe arbeiten! Info: Die Netzteile für LED-Lampen werden Treiber genannt und bieten einen konstanten Strom - statt konstante Spannung, wie man das sonst von Netzteilen kennt. Als Suchbegriffe eignen sich: "LED-Transformator" oder "Konstant Strom Treiber".

Vorgehen:

1. Sind die LEDs oder der Treiber defekt?
   LEDs ausschließlich mit Multimeter testen (Einstellung Diode am Multimeter wählen)!

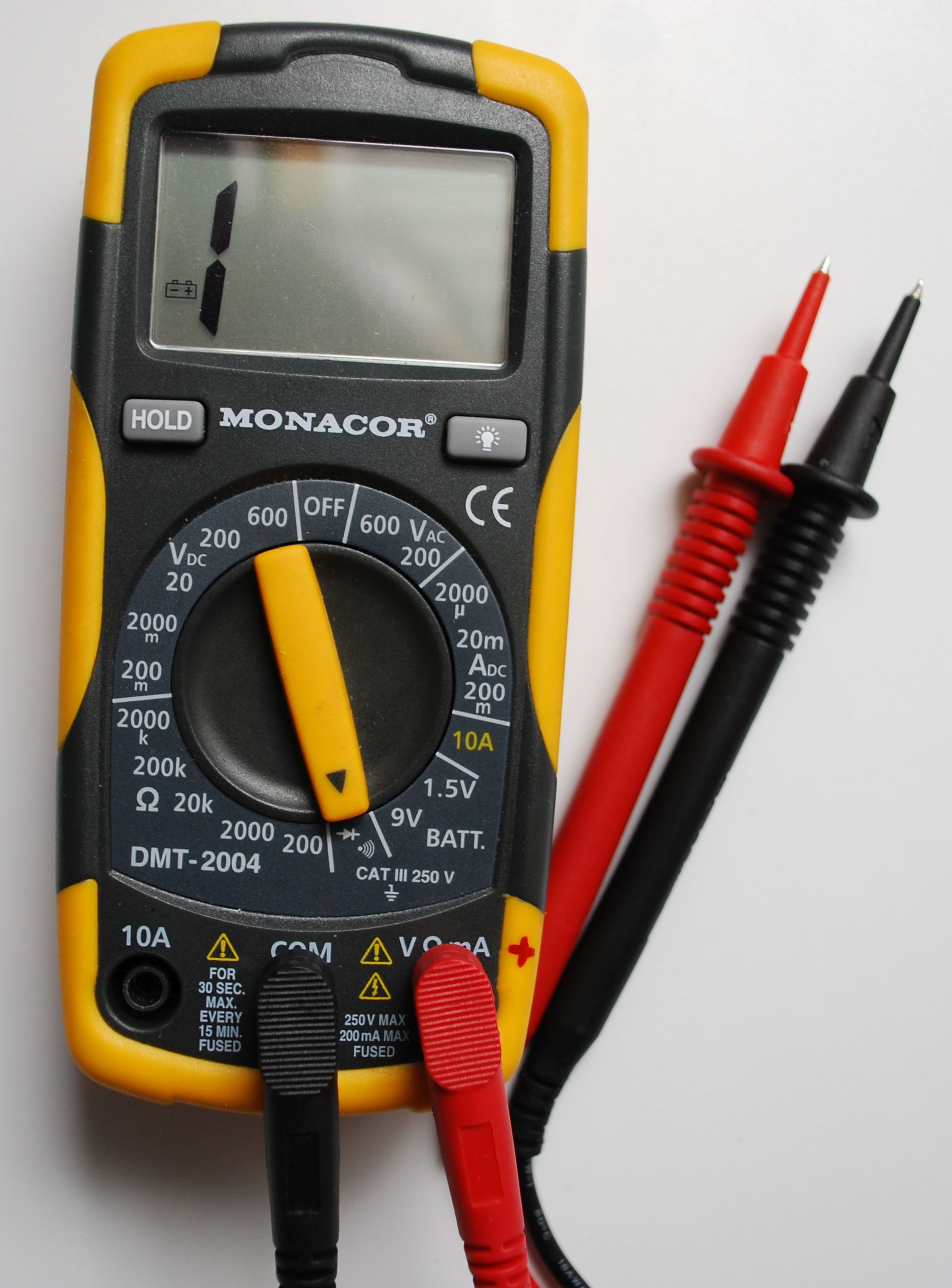

   1 - Einstellung des Mltimeters

Plus (rot) an + der Dioden (LED) -> die sollte dann schwach leuchten. Etwas die richtige Kontaktstelle suchen! Falsch gepolt testen -> es passiert nichts. Kein Leuchten aber auch keine Beschädigung! Dafür ist diese Einstellung am Multimeter. Falls ein Kurzschluß vorliegt, piept das Multimeter kurz. HIER: alle LEDs leuchten. Das Problem muss also am Treiber liegen.
Der Treiber lässt sich nicht so einfach testen, da man dafür einen definierten (einstellbaren) Widerstand im Stromkreis zusammen mit dem Multimeter braucht.

2. Ersatz suchen
   Es gibt keine einfache und günstige Möglichkeit, den Originaltreiber zu bekommen (Anfrage beim Hersteller der Lampe -> Suche im Netz -> und dann gibt es den nur in Italien für 35 €)! globo-lighti...309/led-treiber
   Das ist deutlich mehr, als die Lampe gekostet hat.

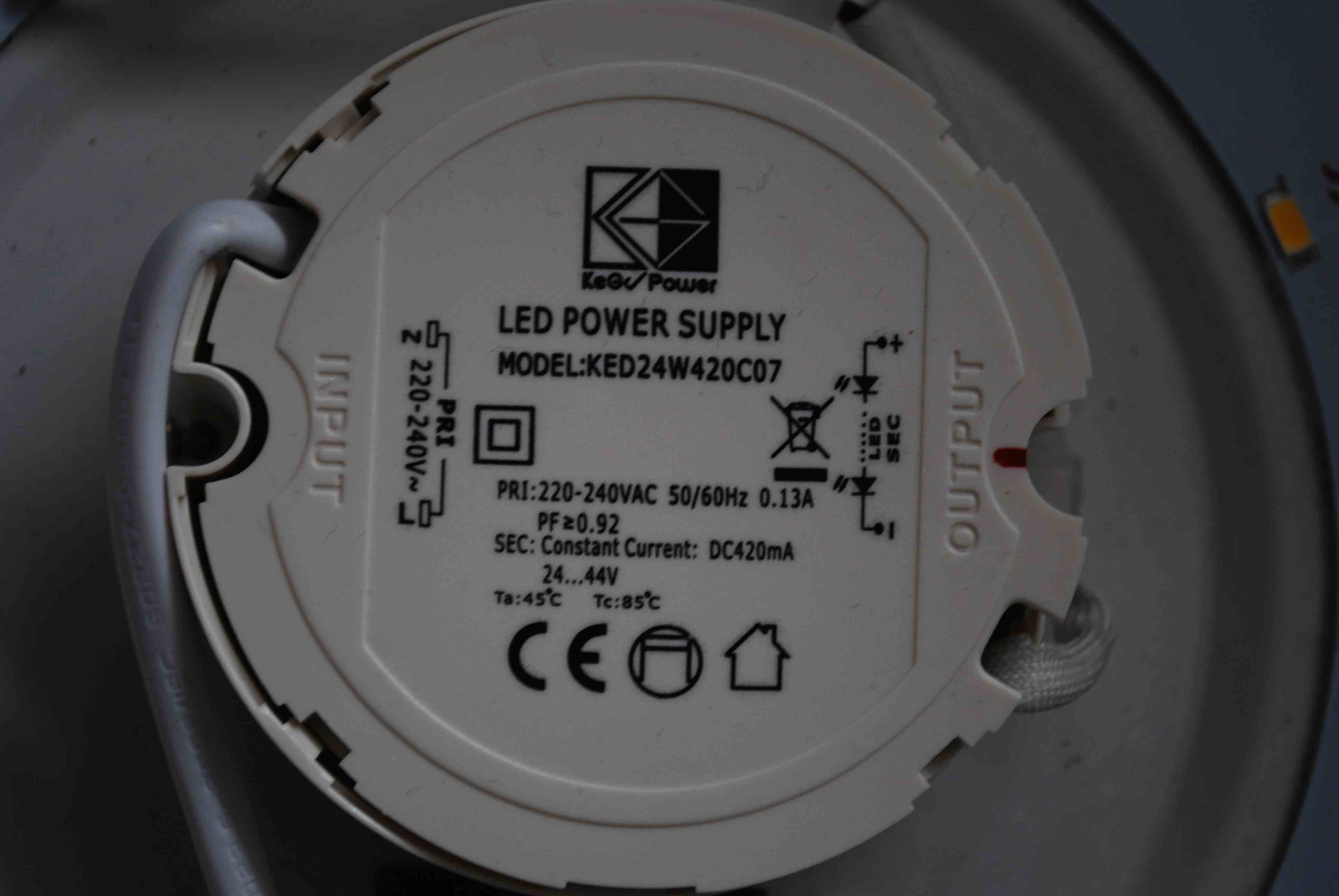

   2 - Alter, defekter Treiber

Der günstige Ersatz soll also ebenfalls 420 mA konstanten Strom bei 24 - 44 Volt liefern können. Aktuell (2022) sind viele Bauteile schwierig zu bekommen. Also fiel die Wahl auf diesen Treiber, der etwas mehr Strom liefert:
LEDVANCE LED-Treiber DRDSPFM20/220-240/500 (17,50 € inkl. Versand).
Bei diesem Treiber kann über DIP-Schalter der Strom eingestellt werden (hier: 450 mA).
LED vertragen i.A. auch etwas mehr Strom, besonders, wenn sie nicht zu warm werden. Da die Lampe im Keller benutzt wird, sollte das kein Problem sein.

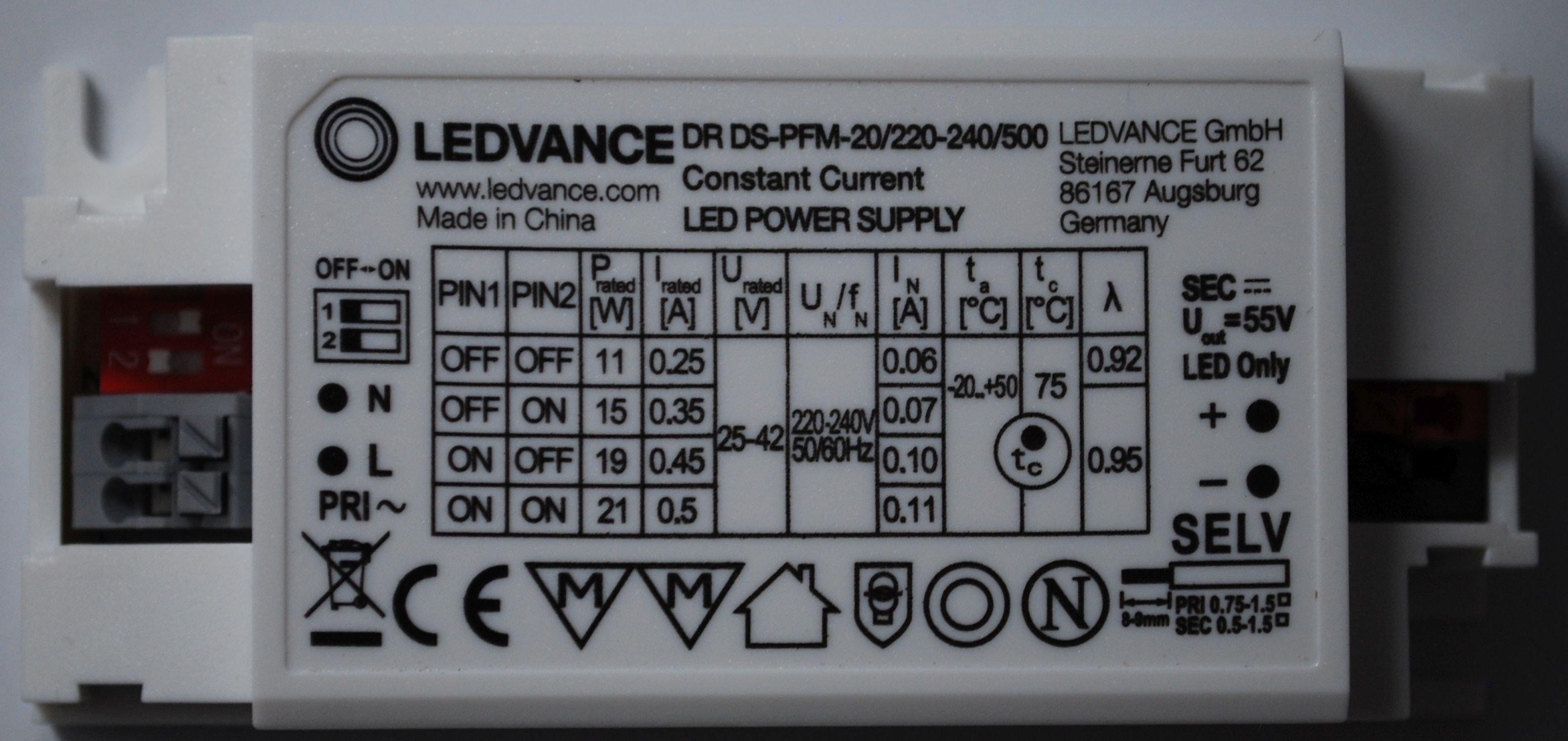

3 - Neuer Treiber mit richtig eingestellten DIP-Schaltern

3. Einbau
   Der alte Treiber ist nur mit Schrauben befestigt. Nur das dünne Kabel vom Treiber zum LED-Ring mit dem Stecker ist eingelötet. Um das weiter zu benutzen, habe ich das entlötet und am neuen Treiber festgeschraubt. Dann nur noch den passenden Strom per DIP-Schalter einstellen.

4. Befestigung des Treibers
   Falls der neue Treiber nicht zur ursprünglichen Befestigung passt, kann man neue Löcher zum Festschrauben in die Lampe bohren oder den Treiber einkleben oder mit einem Kabelbinder befestigen.

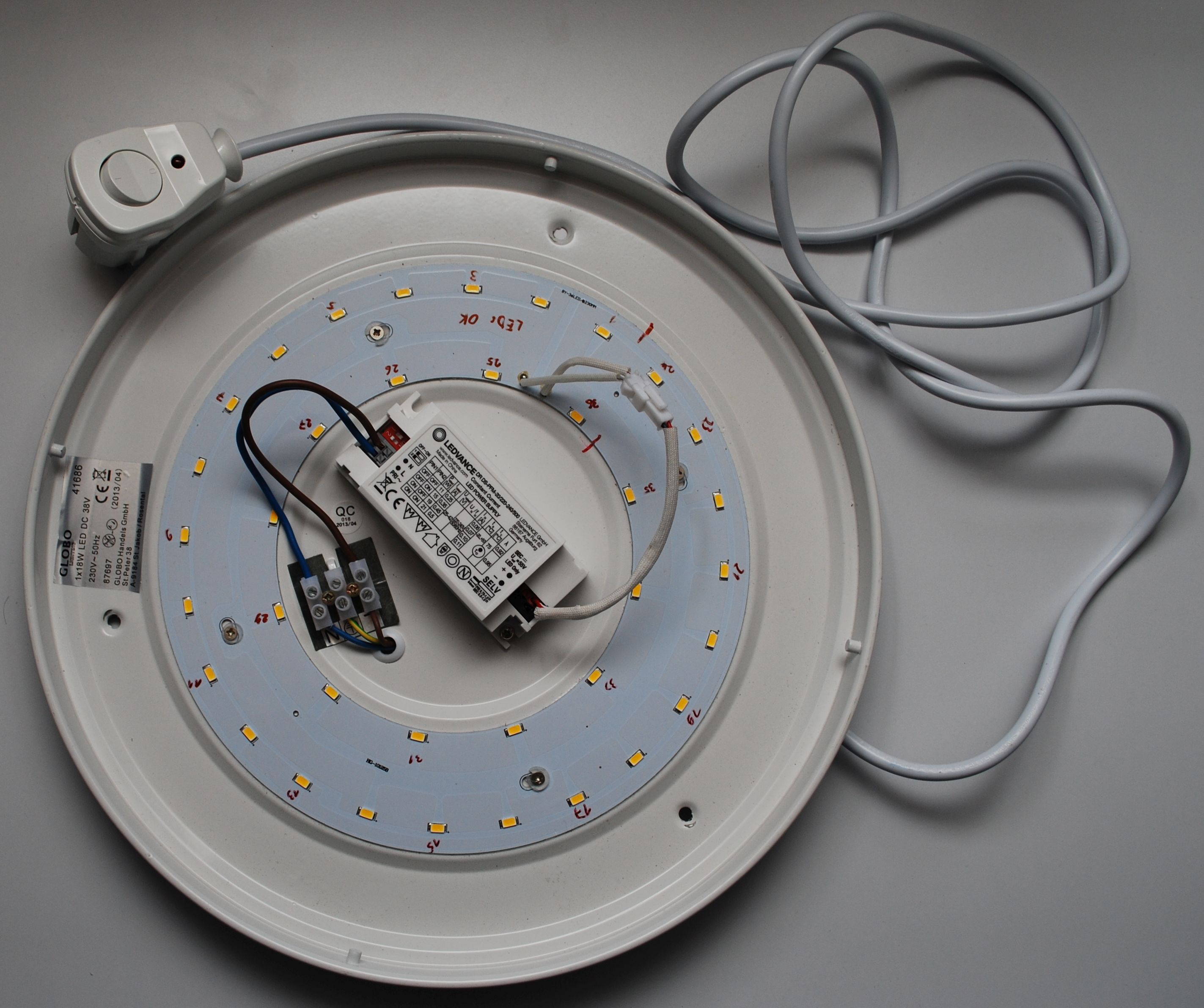

   4 - Fertige Lampe mit Kabel für einfachen Test, aber noch ohne die Kabelbinder

Problemumgehung/Workaround

Man kann auch den Original-Treiber für viel Geld kaufen oder günstiger eine neue Lampe. Wer sich gut mit Elektronik auskennt, kann auch im Treiber das defekte Teil austauschen.

Weitere Infos und Quellen

Danke an Udo Fornahl für die Erläuterung, wie man einen LED-Treiber mit einem Multimeter testen kann.
